Делаем теплый пол в деревянном доме

Не одно поколение людей выросло и прожило в деревянном доме. Современные материалы и технологии строительства постепенно вытесняют деревянные дома со строительного рынка, но и сегодня много людей, планируя постройку или покупку загородного жилья, обращают свое внимание именно на дома из дерева. В этом нет ничего удивительного, так как именно дерево наиболее экологичный и по своей природе близкий нам стеновой материал. Обладатели деревянных домов отмечают особую ауру строения из дерева, в нем легче и спокойнее дышится. К сожалению, со временем дерево имеет свойство рассыхаться и перед хозяином деревянного дома встает вопрос теплоизоляции и утепления. Наибольшей проблемой является потеря тепла через неутепленный деревянный пол, который рассохся со временем или даже изначально был выполнен с нарушением технологии подбора материалов и их укладки.

Рано или поздно каждый хозяин деревянного дома приходит в необходимости утеплять напольное покрытие. При этом пытаются решить и вторую задачу – дополнительное отопление дома. Теплый пол станет прекрасным вариантом для утепления и дополнительного отопления в доме. Несмотря на кажущуюся сложность работ, водяной теплый пол в деревянном доме своими руками под силу положить любому домашнему мастеру имеющему навыки работы с простейшими строительными инструментами.

Что такое теплый пол, каким он бывает

Многие, наверное, удивятся, но теплый водяной пол не является изобретением нынешнего века. Его успешно применяли еще… в древнем Риме, а чуть позже в Греции и Турции. Именно там горячей водой обогревали полы и лежаки в банях. Воду нагревали в специальных помещениях (прообразах современных котельных), дальше она шла по специальным желобам и циркулировала под банным помещением, наполняя его теплом. Чуть позже богатые римляне стали использовать этот метод и для обогрева своего жилья. К сожалению, этот метод со временем вытеснили новые технологии и о нем постепенно стали забывать. Только в 20 веке люди стали создавать новые технологии теплого пола и с успехом внедрять их для отопления жилья.

из истории водяного теплого пола

История водяного теплого пола начинается с древнего Рима

Теплый пол бывает двух видов: электрический и водяной. Каждый из этих типов имеет свои достоинства и недостатки. Следует отметить, что именно теплый пол создает максимально комфортную для человека температуру в определенных зонах помещения.

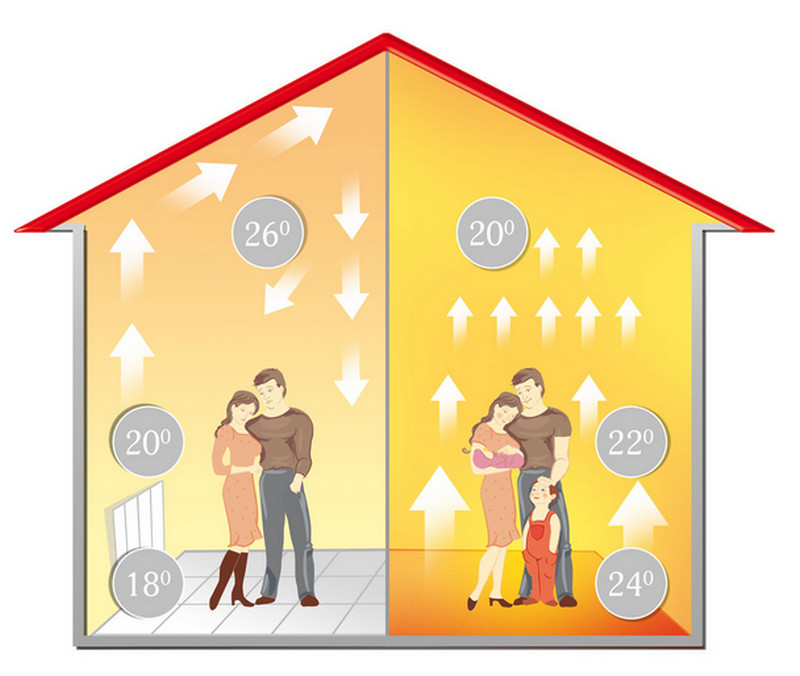

теплый пол в деревянном доме

Cистема отопления «теплый пол» создает идеальную и комфортную температуру в доме

Выбор теплого пола для деревянного дома

Хозяева деревянных домов ошибочно считают, что для строительства теплого пола нужно полностью разбирать деревянные конструкции и делать цементную стяжку. Это ошибочное мнение, так как сегодня есть отработанные технологии сухой прокладки системы теплого пола.

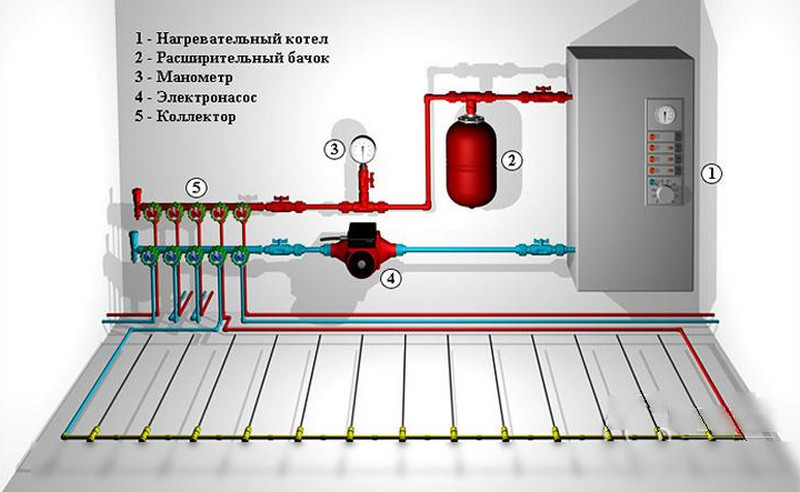

водяной теплый пол в деревянном доме

Подключение водяного теплого пола к существующей системе автономного отопления

При монтаже электрического теплого пола укладывают специальный термокабель, который излучая тепло, обогревает пол и собственно все помещение. Владельцы деревянных домов вполне обоснованно с опаской относятся к прокладке по деревянному полу токонесущих конструкций и в большинстве случаев выбирают водяной теплый пол. Кроме того водяной теплый пол более экономичный и может быть подключен к уже имеющейся системе отопления от котла или печи.

«Пирог» теплого пола

Любой теплый пол представляет собой своеобразный пирог из нескольких слоев:

  1. Основания — в нашем случае это деревянная основа.
  2. Слой гидроизоляция для защиты от потери тепла.
  3. Трубы для подачи горячей воды, которые укладываются на подготовленное основание.
  4. Финишное покрытие пола.

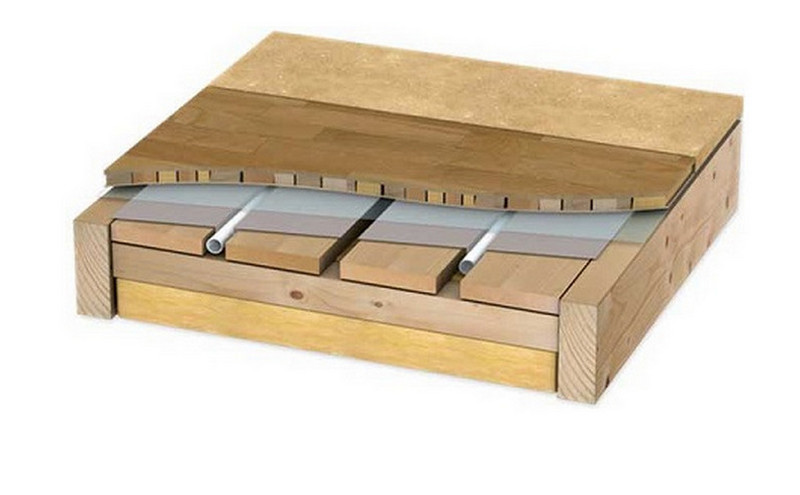

теплый пол по деревянным лагам

Пирог теплого пола. Достаточно простая конструкция, которую способен собрать самостоятельно любой мастер

Для деревянного теплого пола применяют, как правило, реечную или модульную системы водяного пола. В реечной системе элементы теплого пола располагают в специальных пазах между досками, а в модульной укладываются на специальные модульные пластины.

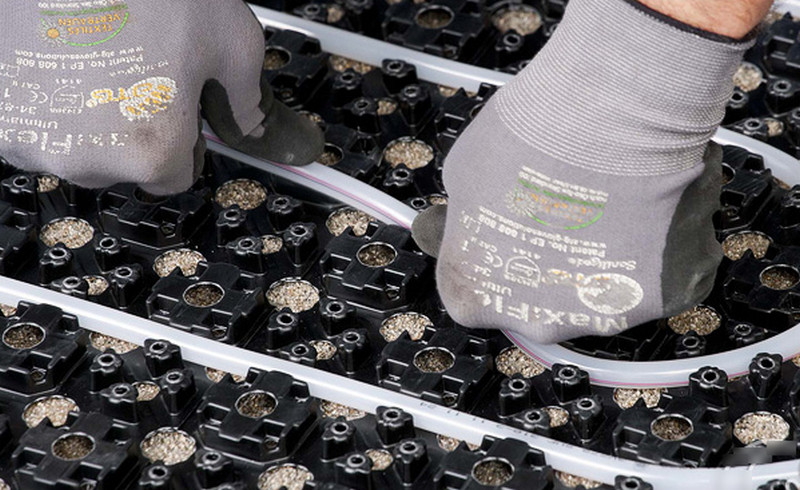

модуль для укладки теплого пола

Модульная система укладки теплого пола — быстро и аккуратно

После выбора способа монтажа обязательно нужно составить проект отопительной системы. Этот проект должен учитывать не только технические характеристики водопроводящих трубок и гидравлического оборудования, но и архитектурные особенности строения, его дизайн, предпочтения проживающих в доме людей. При создании проекта учитывают уже существующую тепло- и гидроизоляцию пола. Это позволит предотвратить утечку тепла в подпольном пространстве и исключит возможность образования на подпольной поверхности вредного для деревянных поверхностей конденсата. Для реечной системы отопления тщательно рассчитывается шаг укладки труб и насколько плотно должны прилегать к трубам отражающая фольга.

Как сделать теплый пол в деревянном доме своими руками

Как правило, в деревянных домах пол делают из дерева. Водяной теплый пол на деревянный пол укладывается только после тщательной подготовки основания.

Гидроизоляция и утепление

Сначала необходимо проверить утеплен ли пол. Если пол холодный, то во избежание в дальнейшем потерь тепла необходимо, прежде всего, заняться его утеплением. Если пол холодный, то доски снимают и приступают к его утеплению. Обратите внимание на лаги. Они обязательно должны быть в хорошем состоянии, а для жесткости конструкции располагаться на расстоянии не более 0.5 м друг от друга. Если расстояние между лагами больше, то необходимо уложить дополнительные лаги.

После этого укладывается слой гидроизоляции. Для гидроизоляции можно использовать:

  • специальную мембранную гидроизоляцию;
  • несколько слоев обычной полиэтиленовой пленки;
  • рубероид;
  • пергамин

Гидроизоляция защитит конструкцию пола от влаги, которая всегда есть в грунте подпола. После этого подпольное пространство утепляют. Для утепления используют любой доступный по средствам материал. Это может быть:

  • минеральная или каменная вата;
  • пенополистирол;
  • керамзит.
теплоизоляция теплого пола

Гидро- и теплоизоляция теплого пола в деревянном доме – это важная и ответственная задача

На слой утеплителя укладывается черновой пол и только после этого на место возвращают сам дощатый пол. При укладке дощатого пола необходимо оставлять между соседними досками двадцати миллиметровые зазоры. Именно в эти зазоры в дальнейшем будут укладываться трубы. Кроме того, делают полукруглые пазы по каждому краю доски. В дальнейшем через эти пазы будут проходить отводы для соединения труб системы.

Дельный совет! Для тех, кто не имеет возможности правильно сделать необходимые пазы, в строительных магазинах продаются специальные готовые листы ДСП с пазами для труб.

Установка отражающего слоя

Известно, что дерево является плохим проводником, поэтому чтобы сделать конструкцию теплого пола эффективной необходимо установить отражающий слой. В качестве отражающего слоя могут быть:

  • специальные алюминиевые пластины-желоба;
  • пластины из оцинкованной жести;
  • фольга толщиной не менее 50 микрон.

Этот слой отражая от своей поверхности тепло будет направлять его вверх и не пропускать его под пол. При использовании фольги она нарезается на полоски 20-25 см и укладывается между досками в пазы.

Укладка труб

Для теплого водяного пола берут трубы 16 миллиметрового диаметра. Их укладывают в подготовленные зазоры на отражающий слой и затем сваривают. Применяют специальный сварочные аппараты: «утюжок» или «паяльники». Инструменты для сварки достаточно просты в применении, освоить технологию работы с ними может любой мастер.

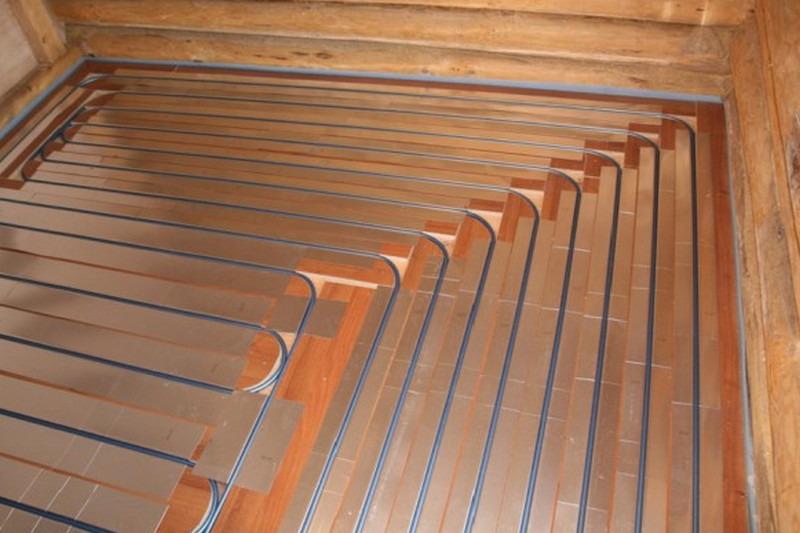

теплый пол на деревянный пол

Укладку трубы водяного теплого пола осуществляется змейкой или по спирали

Уложенные в пазы трубы оборачивают фольгой. Края фольги крепят к половой доске мебельным степлером. Таким образом, трубы водяного пола оказываются в оболочке из фольги.
Далее проложенные трубы оборачивайте фольгой так, чтобы они оказались внутри фольгового мешка. Края отражающего материала крепятся к доскам пола с помощью металлических скоб и степлера.

Следует учесть! Труба водяного пола, обернутая в фольгу, становится достаточно мощным радиатором. Поэтому очень важно еще на этапе проектирования правильно рассчитать шаг укладки труб. Также очень желательно установить специальный терморегулятор.

Для лучшей фиксации системы труб необходимо установить поперек зазоров на расстоянии около метра металлические пластины. Такие пластины обязательны и на каждом повороте труб. Пластины крепятся к деревянному полу мелкими гвоздями или саморезами.

Подключение и опрессовка системы

Проектируя теплый пол по деревянным лагам, следует выбирать системы подключения, которые не только максимально эффективны, но и просты при эксплуатации. Возможна установка смесительного узла, коллекторной системы или установка простой системы шаровых кранов и вентилей при помощи которой будет осуществляться ручная регулировка. Часто жители частных домов отдают предпочтение именно последней системе, так как она наиболее проста в эксплуатации, да и ее монтаж не требует глубоких знаний.

подключение водяного теплого пола

Перед укладкой финишного покрытия необходимо провести опрессовку системы

Перед тем как будет уложено финишное покрытие необходимо систему опрессовать, то есть проверить ее на прочность, наличие повреждений и утечек. Для тестирования систему заполняют, прогоняя воду, а затем оставляют под максимальной нагрузкой на 2-3 дня. В случае недочетов их устраняют и продлевают время тестирования. Этот этап обязателен!

Финишное покрытие

Смонтированная и проверенная система теплого водяного пола покрывается половым покрытием. При выборе финишного полового покрытия необходимо учитывать его коэффициент теплопроводности. Наименьший коэффициент теплопроводности имеет дерево, а наибольший у керамической плитки. Поэтому дерево и паркет использовать в качестве покрытия теплого пола не целесообразно. Как альтернатива может применяться ламинат. Он имеет теплопроводность большую, чем у дерева, но сам по себе теплее керамической плитки. Не всегда подойдет для водяного теплого пола линолеум или ковровое покрытие. При желании постелить именно эти материалы необходимо выбирать только те, которые имеют специальные обозначения.

теплый пол

Максимум комфорта и тепла

Мы показали вам, что водяной теплый пол в деревянном доме своими руками сделать не очень сложно. Большая часть времени уйдет на подготовку и укладку деревянных досок с пазами. Всю систему можно смонтировать в среднем за 3-4 дня. То есть через неделю — полторы ваша семья уже сможет наслаждаться теплом и комфортом.

Видео-инструкция по укладке водяного теплого пола с покрытием ламинатом
