Как подключить теплый пол к терморегулятору

Теплые полы все шире используются в частных домах и квартирах. Они помогают получить оптимальную и комфортную для человека температуру. В магазинах продают как отдельные комплектующие для теплого пола, так и готовые комплекты. Смонтировать теплый пол не так уж и сложно. С этой задачей под силу справиться домашнему мастеру. Одним из самых важным этапом монтажа является подключение пола к системе управления – терморегулятору. Мы расскажем, как подключить теплый пол к терморегулятору правильно.

Виды теплых полов

Теплый пол может быть водяным или электрическим. В водяных теплых полах нагревательным элементом являются трубы с горячей водой, подаваемой из системы отопления. Источник питания электрических полов один, однако, их отличает используемые греющие элементы: кабель или пленка.

Греющим элементом может быть:

  • одно- или двухжильный нагревательный резистивный кабель;
  • тепловые маты;
  • саморегулирующийся кабель;
  • нагревательная пленка (биметаллическая или углеродная);
  • карбоновые стержни.

Терморегулятор: назначение, виды и способы подключения

Управление системой теплого пола осуществляется через терморегулятор. Производители предлагают два типа терморегуляторов:

  1. Механические. Температура, которую хотят поддерживать в доме, устанавливается с помощью механического реостата.
  2. Электронные. Они работают на базе программирующего устройства. Бывают сенсорные и кнопочные. Работа системы через такой терморегулятор инициируется в заданное время и по заданным температурным показателям.

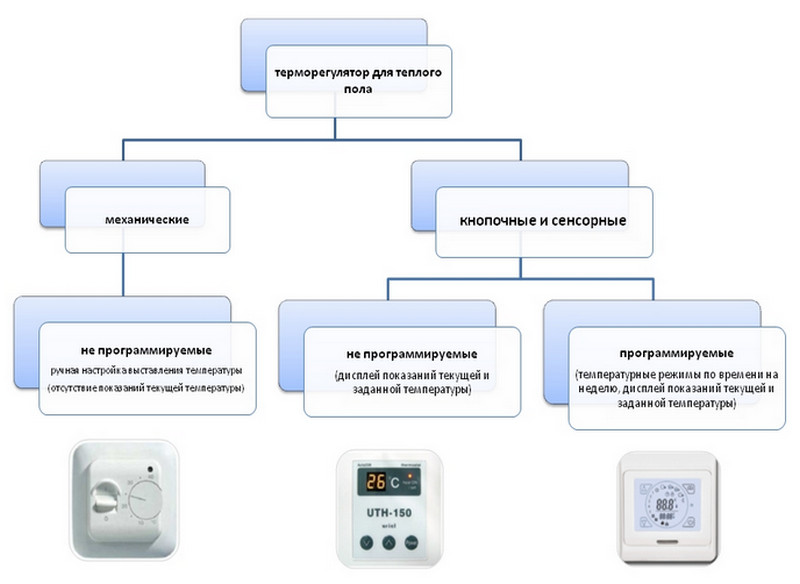

терморегулятор

Виды терморегуляторов

Термостаты устанавливают на высоте около 1.5  метров от поверхности пола. Место для установки термостата должно быть защищено от попадания прямых солнечных лучей и действия, каких-либо дополнительных источников тепла. Терморегулятор подключается стационарно, запитываясь от электрощита или через уже имеющиеся в комнате розетки.

Обычно на корпусе терморегулятора производитель рисует схему подключения. Это дает возможность домашнему мастеру выполнить подключение этого устройства самостоятельно.

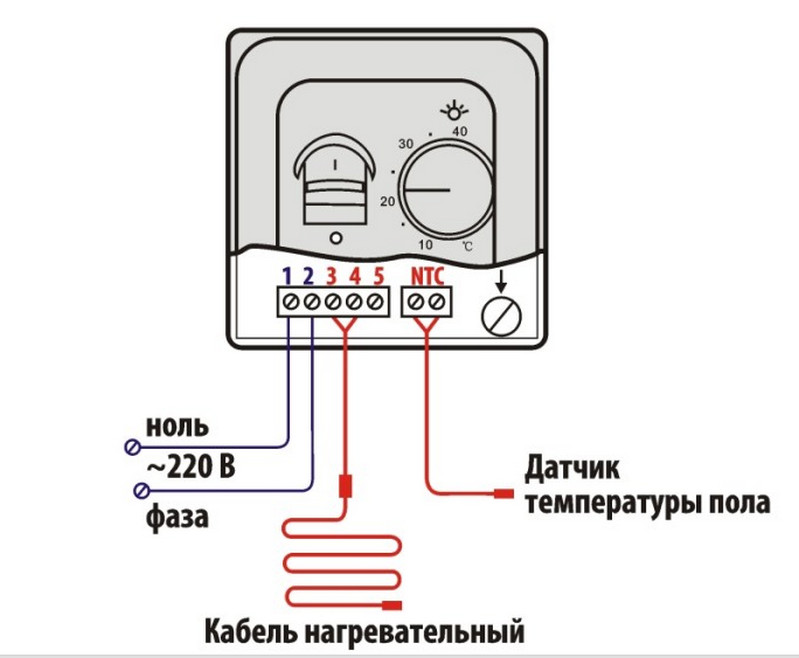

как подключить терморегулятор

Подключение терморегулятора

Вне зависимости от вида терморегуляторы предназначены для управления такими типами электрических нагревательных элементов:

  • Нагревающий кабель. Это проводник имеющий большое сопротивление. Он помещен в надежную изоляцию. При прохождении тока кабель нагревается.
  • Тепловой мат. В этом устройстве используется тот же кабель с высоким сопротивлением, но он закреплен на мате-пленке с уже заданным шагом.
  • Специальная пленка, которая испускает инфракрасные лучи. Толщина такой пленки не более 5 мм. В ее слое установлена полупроводниковая плоская нагревающая полоса.

Если теплые полы монтируются в нескольких комнатах, то более целесообразно поставить терморегуляторы на каждый отопительный контур. Это защитит электросеть от перегрузок, позволит использовать для различных комнат разный режим эксплуатации и включать системы независимо друг от друга.

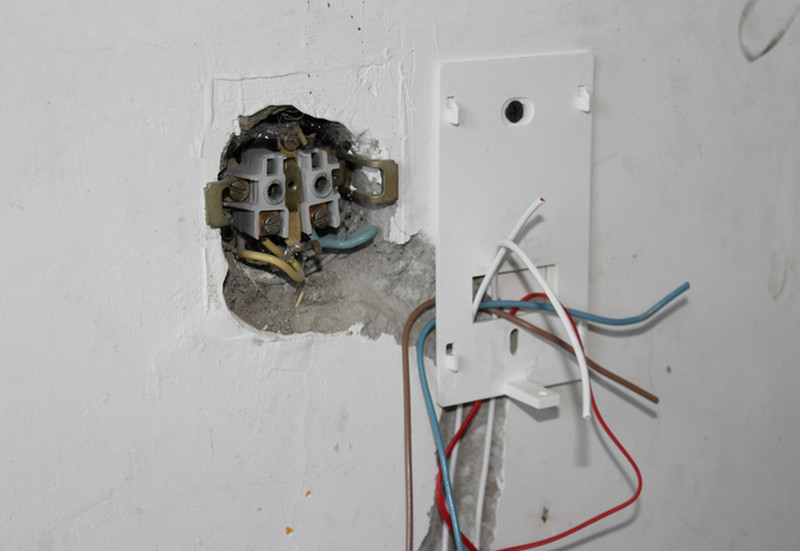

установка терморегулятора

Монтаж терморегулятора

После установки термостата подводится фаза к распределительной коробке, а также подключаются ноль и заземление. В стене необходимо сделать канавку, в которую помещаются пластиковые трубки. В одну из них укладываются силовые провода нагревательного кабеля, а в другую провод от датчика. Датчик размещают под финишным покрытием пола. После этого можно приступать к монтажу и подключению электрического пола.

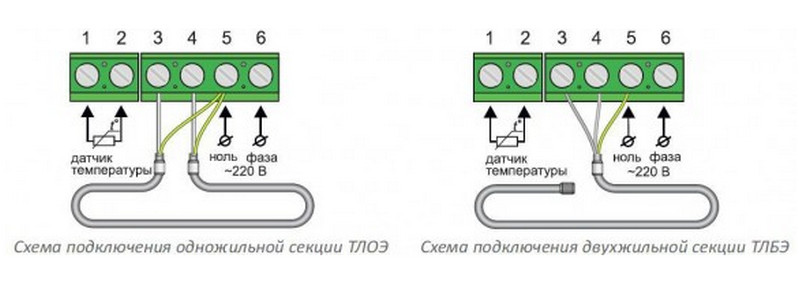

схемы подключения

Отличие схемы подключения одножильного теплого пола от схемы двухжильного

Схема подключения теплого пола к терморегулятору

Схема подключения теплого пола выбирается в зависимости от типа пола.

Подключение кабельного пола

Перед монтажом кабеля пол выравнивается одним из методов, в зависимости от его типа. Перед укладкой кабеля необходимо протянуть силовые провода к терморегулятору. На схеме, представленной ниже, видно, что соединительная муфта после окончания монтажа окажется в стяжке пола. На поверхности чернового пола раскладывается монтажная лента, которая поможет зафиксировать кабель. Чаще всего кабель укладывается змейкой или улиткой.

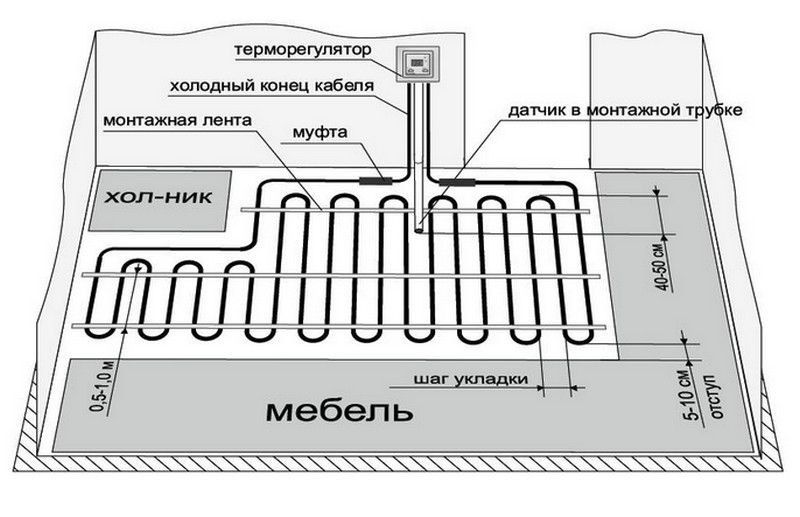

монтаж теплого пола

Пример монтажа нагревательного кабеля теплого пола

Следует учесть! При укладке теплого пола нельзя допускать пересечения участков кабеля.

После укладки кабеля устанавливается помещенный в пластиковую трубку датчик. С помощью специального тестера проверяется качество монтажа и соответствие сопротивления кабеля паспортным данным. Теплый пол готов к заливке стяжки.

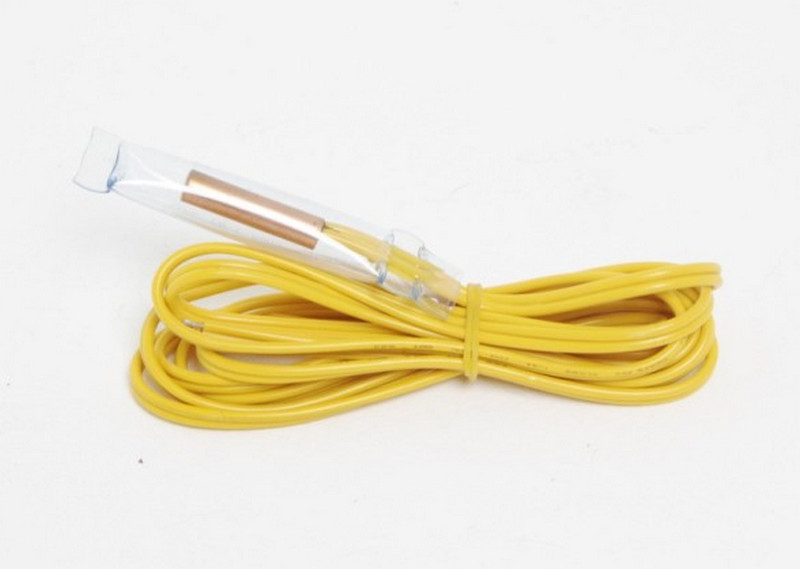

датчик теплого пола

Датчик температуры пола

В зависимости от типа применяемой стяжки выдерживают пол до полного затвердевания. Только после этого можно к терморегулятору крепятся все провода. Для присоединения используются винтовые зажимы.

Подключение тепловых матов

Принцип подключения тепловых матов мало отличается от аналогичного процесса для кабельного пола. Остановимся только на отличиях.

Тепловой мат – это тот же кабель, но закрепленный с определенным шагом на термоустойчивой пленке. Это облегчает монтаж. Пленку с кабелем раскладывают на подготовленное основание пола и заливают раствором или клеем для плитки. После этого монтируют финишное покрытие. Теплоизоляцию для этого типа полов не используют, чтобы избежать перегрева системы.

В готовом виде такая конструкция имеет толщину не более полутора сантиметров. Чтобы в таком полу поместить датчик приходится делать на поверхности углубление.

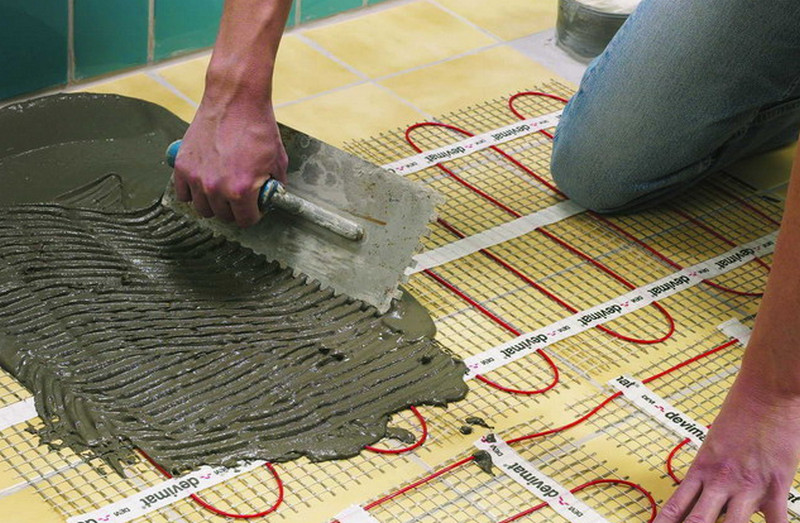

тепловые маты

Нанесение стяжки на тепловые маты

Иногда для подключения матов к термостату не хватает так называемых холодных концов. В этом случае из мата вырезают кусок кабеля. Соединительную муфту заливают стяжкой.

Монтаж такого типа пола дает существенную экономию в материалах: теплоизоляции, стяжке, крепежах. Кроме того существенно уменьшается и объем работы. Такая система практически не имеет ограничений в применении, так как незначительно поднимает поверхность пола и может использоваться в помещениях с невысокими потолками.

Подключение пленочного пола

Основу пленочного пола представляют запаянные в термостойкую пленку карбоновые или биметаллические нагревательные элементы. По краю греющей пленки расположены медные проводники, с помощью которых система подключается к электросети.

Под нагревательную пленку обязательно укладывается фольгизированная подложка, которая будет отражать в сторону помещения инфракрасные лучи. Пластиковая трубка с датчиком в этом случае укладывается в сделанное углубление или крепится  на поверхности пленки.

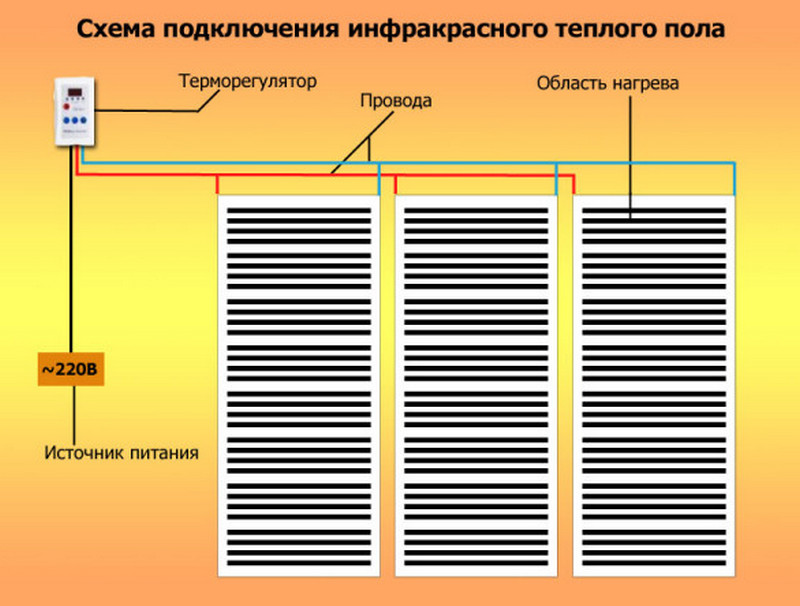

подключение пленочного теплого пола

Схема подключения инфракрасного теплого пола – стандартная установка

При необходимости пленка может разрезаться по специальным линиям. С одной стороны токопроводящие полоски изолируют, а с другой оставляют их открытыми для возможности подключения к проводам. Полоски пленки раскладываются и соединяются одна с другой параллельно.

Такой теплый пол наиболее универсальный, так как может быть смонтирован под любое напольное покрытие.

Подключение водяного теплого пола

Схема водяного теплого пола немного отличается от электрического пола.  Прежде всего, необходимо определить со способом подключения.

  • Подключение к магистральному отоплению. Такой способ применяется в многоквартирных домах. Однако при таком подключении возможен перерасход тепла, и вы оставите холодными квартиры соседей. Избежать таких проблем можно в квартирах, где отопление стоит на обратке. В этом случае вы получите комфортную, не слишком горячую температуру в трубках теплого пола. Главным минусом такого способа подключения является отсутствие возможности плавно регулировать температуру в теплоносителе.
  • Подключение к индивидуальной системе отопления. Такой способ подключения может использоваться только в частных домостроениях. Ниже показана принципиальная схема подключения.

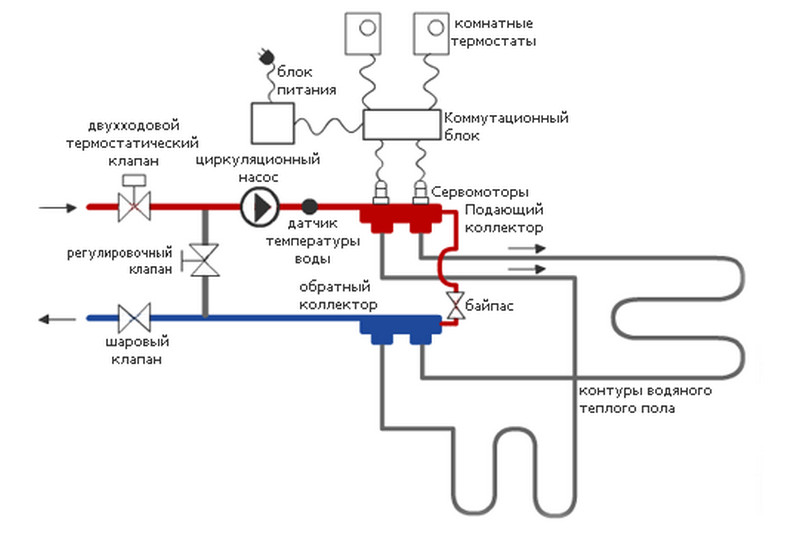

    подключение водяного пола

    Схема подключения теплого водяного пола

    На ней показаны следующие элементы цепи:

    1. Управляющий клапан. На эту деталь подается сигнал от установленного на поверхности пола датчика. Как только система устанавливается нужная температура, клапан закрывается.
    2. Клапанное балансировочное устройство. Это устройство не допускает холостого прохода теплоносителя. Если отключена подача теплоносителя, то клапан пускает его по экономному кругу, без котла.
    3. Насос циркуляционный. Это устройство поддерживает в нагревательных контурах определенное давление теплоносителя.
    4. Предохранительный термостат. Предназначен для контроля за температурой в системе. Устанавливается на входной трубе теплоносителя.
    5. Привод электрический. Управляет клапанами всех нагревательных контуров.
    6. Коллектор распределяет теплоноситель по контурам.
    7. Байпас (притворный клапан коллектора) отвечает за циркуляцию воды по малому кругу системы.
    8. Терморегулятор. При необходимости их может быть несколько, что позволяет устанавливать в каждой комнате определенную температуру.
  • Подключение через гидравлический разделитель. Гидравлический разделитель – это емкость заполненная теплоносителем.
схема подключения

Теплый пол с гидравлическим разделителем

Важным этапом монтажа теплого водяного пола является установка водяного коллектора. К этому устройству подключаются все контуры системы. Устройство коллектора позволяет индивидуально регулировать давление и температуру в каждом контуре.

подключение теплого пола через коллектор

Схема подключения коллектора теплого пола в частном доме

Теплый водяной пол может быть дополнительным источником отопления или использоваться как самостоятельный вариант. При первом варианте на прямой ход устанавливаются радиаторы, а на обратный подключается теплый пол.

На схеме ниже показаны:

  1. Циркуляционный насос.
  2. Радиаторы отопления.
  3. Котел.
  4. Накопительный бак.
  5. Управляющее устройство.
  6. Запорные краны.

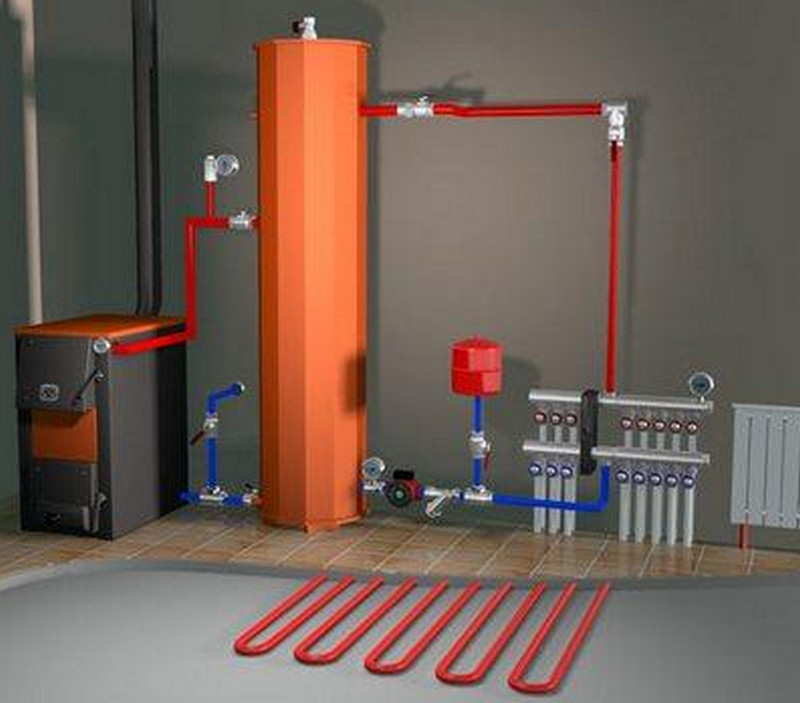

комбинированная схема

Подключение нагреваемого пола по комбинированной схеме

Теплые полы все чаще используются в жилом секторе. Удовольствие это недешевое, но выполнив монтаж своими руками, вы сможете существенно сэкономить. Выполнить грамотный монтаж помогут советы нашего сайта.
