Установка кабельного электрического теплого пола

Теплый пол сегодня уже не является чем-то удивительным и недостижимым. Его используют в качестве дополнительного или основного обогрева дома. Торговые точки предлагают большой выбор теплых полов различной модификации за вполне доступную цену. Как сделать электрический теплый пол своими руками подскажут советы мастеров. Они разработали технологии укладки и дают свои советы домашним мастерам.

Какие бывают теплые электрические полы

При подборе электрических теплых полов необходимо, прежде всего, отталкиваться от особенностей своей квартиры или дома. Просчитайте необходимое количество тепла для обогрева и сколько это будет стоить, то есть экономичность системы. Обязательно необходимо заранее познакомиться с рекомендациями профессионалов по монтажу и выбирать вариант, не представляющий больших трудностей при установке. Последнее особенно важно, если вы решили монтировать электрический теплый пол своими руками.

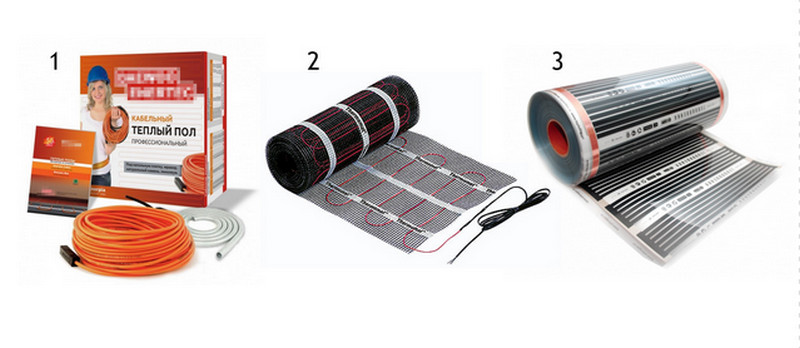

Виды теплых полов

Виды теплых полов:
1 — кабельный, 2 — на матах, 3 — пленочный

Предлагаемые потребителям теплые полы имеют разную конфигурацию и мощность. Это существенно облегчает выбор и позволяет выбрать систему оптимально подходящую именно для вашего жилья.

Существует 3 вида электрических теплых полов:

  • кабельный;
  • нагревательные маты (кабель, уложенный на специальной сетке);
  • инфракрасный.

Кабельный пол

Основой этого пола является нагревательный кабель, посредством которого идет превращение электрической энергии в тепловую. Он представляет собой две экранированные токопроводящие жилы, одетые в изоляцию из теплостойкого ПВХ пластика и слой стекловолокнистого армирования.

Эта система наиболее трудная в установке из всех видов электрических полов. Она требует тщательного расчет шага укладки кабеля и обязательно выполняется под стяжку.

кабель

Нагревательный кабель для теплого пола

Из-за слоя стяжки такие полы не получится положить в помещении с низкой высотой потолка. Также следует учитывать расстановку в комнате мебели, крупной техники и сантехники, так как под ними такой теплый пол не укладывается.

Однако у этого пола есть и свои преимущества. Электрический кабельный пол можно укладывать в помещениях сложной конфигурации. Его с успехом применяют для обогрева отливов, крыш и стоков.

Нагревательные маты

Такой пол представляет собой тонкий кабель сечением около 2.8 мм, закрепленный на сетчатом мате. Кабель уже уложен и закреплен с заданным шагом, поэтому нет необходимости производить расчеты и выбирать схему укладки кабеля. Остается просто раскатать мат.

Такая система является оптимальным вариантом для установки под плитку. При монтаже под другие типы полов не требуется толстой стяжки. Толщина стяжки может быть около 3 см.

Этот вид теплого пола также не рекомендуется укладывать под мебель и другие крупные предметы.

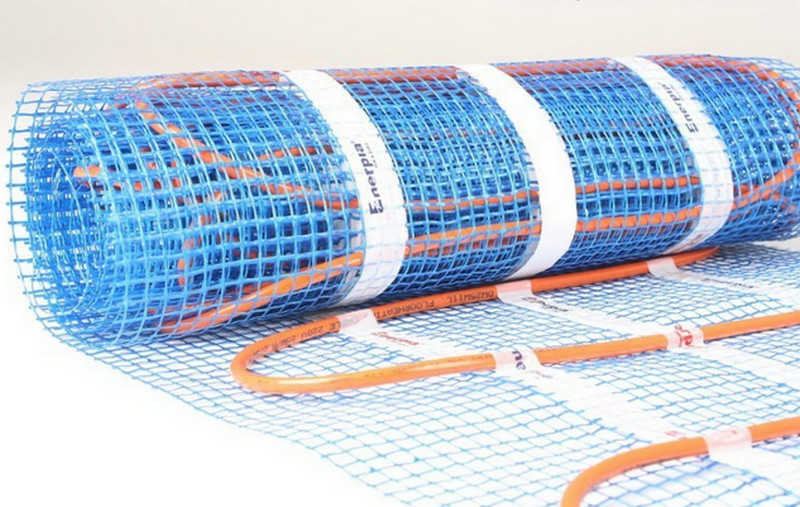

кабель закрепленный на сетке

Нагревательный мат

Инфракрасный теплый пол

Теплообразующим элементом в этой системе являются углеродные нагревательные стержни, запаянные в пленке. Толщина такого теплого пола порядка 0,5 мм. Это позволяет укладывать его в невысоких помещениях. Кроме того, такой пол не требует стяжки и может укладываться непосредственно под напольное покрытие, без учета расстановки мебели и крупной техники.

Такой теплый пол достаточно прост в монтаже и потребляет электроэнергии намного меньше, чем другие типы подобных систем.

Важно! Инфракрасные полы могут монтироваться не только на горизонтальную, но и на вертикальную или наклонную поверхность.

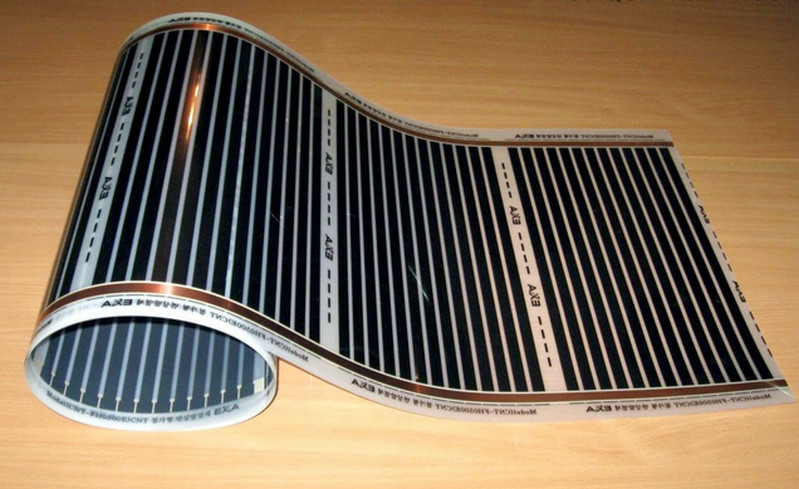

инфракрасные теплые полы

Инфракрасные пленочные полы экономичные и легко монтируются

Как можно смонтировать электрический теплый пол

Способы монтажа существенно отличаются:

  1. Укладка теплого пола под стяжку. После затвердевания стяжки монтируется финишное напольное покрытие.
  2. Укладка поверх стяжки. Такой вариант применяется под плитку.
  3. Укладка под напольное покрытие. Такой способ применим только для инфракрасных теплых полов.

Первый вариант укладки используют не только в комнатах, но и на кухне, в ванной, на лоджии. Таким образом монтируется электрический кабельный теплый пол. Обязательно укладывается утеплитель и гидроизоляция.

Если в ваши планы не входит проведение трудоемких работ со стяжкой, то лучше всего отдать предпочтение пленочным теплым полам. Перед укладкой пленки этого пола достаточно положить на основание вспененный полиэтилен  с поверхностью покрытой фольгой.

Что потребуется для монтажа

Для монтажа вам потребуются такие материалы:

  • рассчитанная по параметрам комнаты система теплых полов выбранного вида;
  • провода для соединения;
  • элементы крепления;
  • терморегулятор;
  • автоматическая система защиты;
  • кабель медный для организации заземления.

Планирование и расчет материалов

Прежде всего, составляется план укладки пола на бумаге. Отмечается положение мебели, крупной техники и других вещей. Исключаются также места прохождения труб отопления и регистров. В отличие от водяного элементы электрического теплого пола нагреваются одинаково и если какой-то участок закрыт, то происходит перегрев, что приводит к быстрому износу как системы пола, так и предметов стоящих на нем.

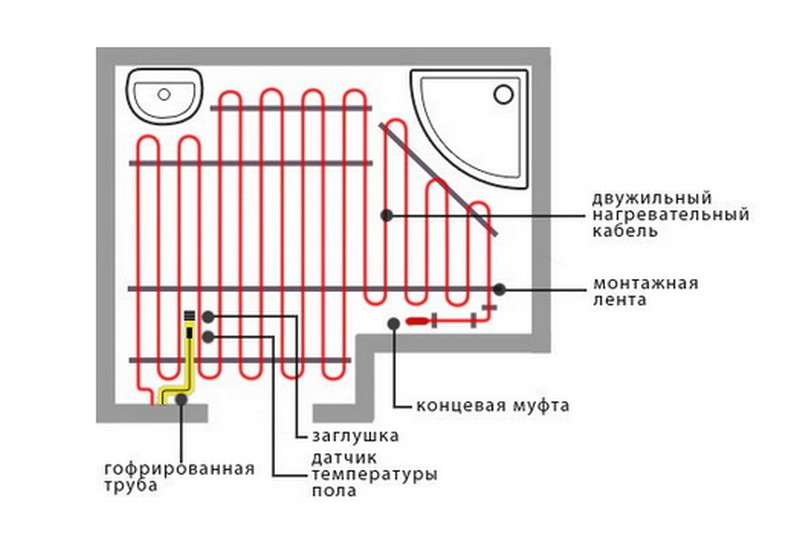

план укладки пола

Примерный план укладки теплого пола в ванной

В результате планирования поверхность, подлежащая к покрытию, необязательно будет иметь правильную форму. Именно внутри отмеченного контура укладывается теплый пол. В этом наибольший недостаток этой отопительной системы – переставив мебель, вы нарушите работоспособность пола.

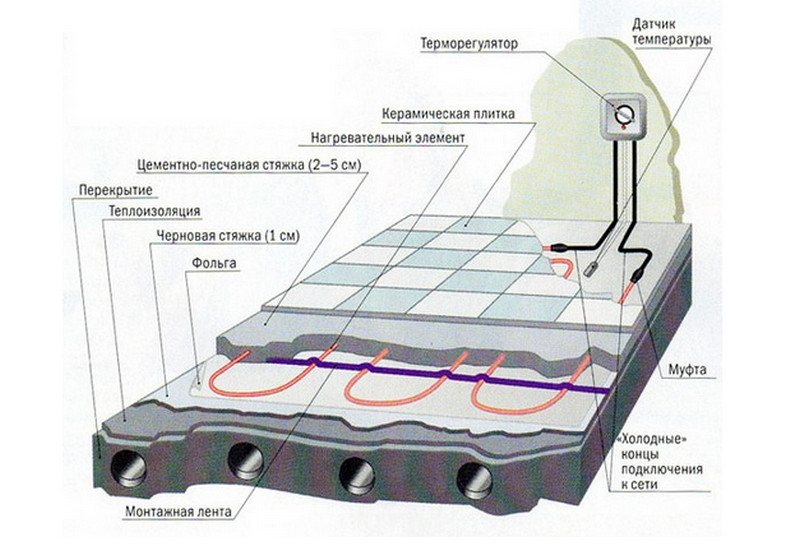

схема укладки теплого пола

Схема устройства кабельного теплого пола

Для каждого помещения лучше всего использовать отдельный контур с собственным терморегулятором и розеткой для питания.

Важно! Нельзя подключать электрический пол напрямую к розетке.

План с бумаги переносится на пол. Выбирается удобное место для терморегулятора. Под монтажную коробку проделывается специальное отверстие и делается канавка до пола.

После подготовительных работ определяется количество необходимых материалов. Для расчета необходимого кабеля пользуются таблицами производителя. По расчетам теплопотерь для каждого помещения отдельно рассчитывается длина кабеля и шаг укладки.

Обязательно проверяют, выдержит ли проводка общую нагрузку. Если проводка старая, то лучше предварительно ее заменить и поставить новые автоматические предохранители.

Монтаж электрического теплого пола

Рассмотрим основные этапы монтажа теплого пола.

Подготовка основания

До укладки электрических полов должны быть оштукатурены стены и выровнено основание пола, то есть, сделана черновая стяжка. С пола убирают возможные куски раствора, подметают его и очищают мокрой щеткой.

Важно! Для оптимальной работы теплого пола стяжка делается ровной и без перепадов по высоте.

Укладка теплоизоляции

Теплоизоляция нужна для экранирования потоков тепла, которое идет во внутрь пола, ведь устройство системы такое, что тепло распространяется одинаково во все стороны от нагревательного кабеля. Тип теплоизоляции выбирают в зависимости от того в каком помещении планируется установка теплого пола. Если внизу располагаются отапливаемые помещения, то для теплоизоляции достаточно фольгированного рулонного вспененного полиэтилена толщиной около 3-4 мм. Полосы теплоизоляции фиксируются степлером к основанию, стыки проклеиваются монтажным скотчем.

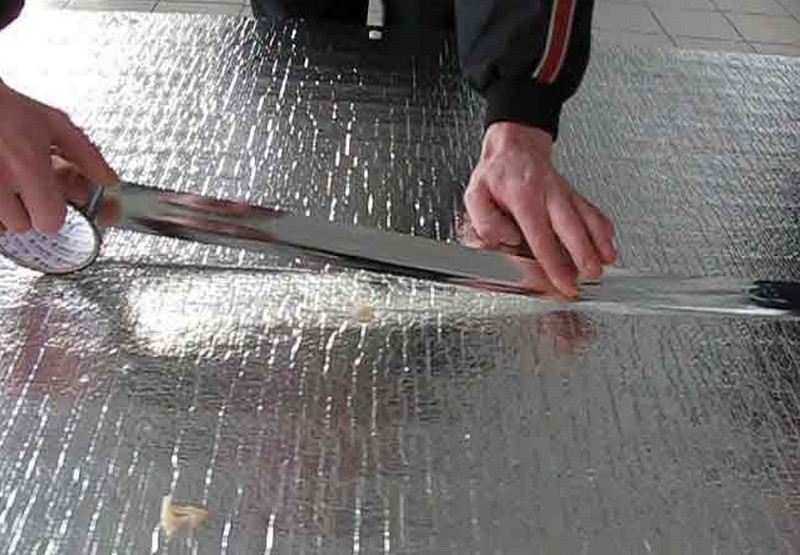

укладка теплоизоляции

Швы теплоизоляции с отражающим слоем проклеивают скотчем

Если под комнатой неотапливаемое помещение или это пол частного дома, то сначала укладывается слой пенопласта или пенополистирола толщиной 50-100 мм, а уже поверх его укладывают материал с теплоотражающим слоем. В качестве нижнего слоя утеплителя могут использоваться и другие материалы, например, минеральная или каменная вата.

Установка терморегулятора и датчика температуры

Прежде всего, устанавливается в намеченном месте терморегулятор. Терморегулятор устанавливают на высоте более 30 см от пола в удобном месте.

Температурный датчик располагают на расстоянии около полуметра от стены в глубине теплого пола. Чтобы избежать повреждения раствором стяжки, датчик помещают в пластиковую капсулу.

На коробочке терморегулятора производители обычно дают схему его подключения. К терморегулятору подводят кабель от датчика, заключенный в гофрированную трубку, а также электропровода.

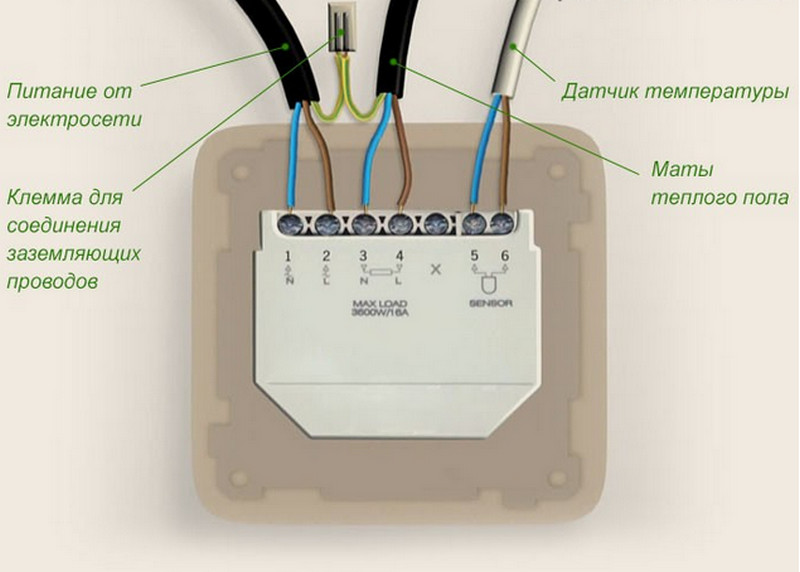

терморегулятор

Производители на коробке терморегулятора дают подробную схему его подключения

На терморегуляторе загорается индикатор, как только теплый пол включается в сеть.

Монтаж кабеля

Перед укладкой необходимо проверить какое сопротивление имеет кабель. Разрешается 10% отклонение от паспортных данных. Во влажных помещениях кабель теплого пола обязательно заземляется.

Кабель укладывается с заранее рассчитанным шагом и закрепляется крепежными лентами. Выбирается один из вариантов укладки. От стены отступают не менее 5 см, а от возможных других нагревательных приборов 10 см. Конец и начало кабеля должны быть в одной точке.

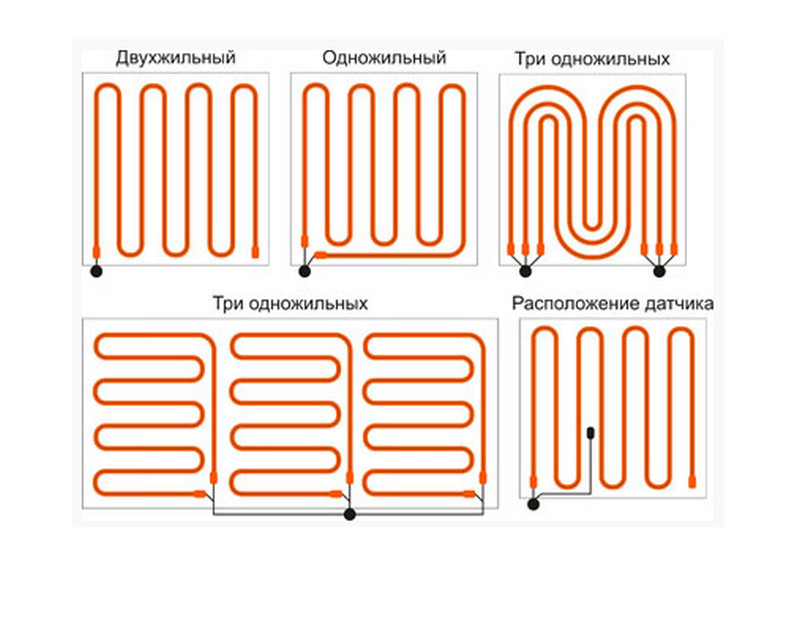

укладка кабеля

Варианты укладки кабеля

После окончания монтажа, повторно проверяется сопротивление кабеля. Если сопротивление в пределах нормы, то приступают к подключению системы и ее тестированию.

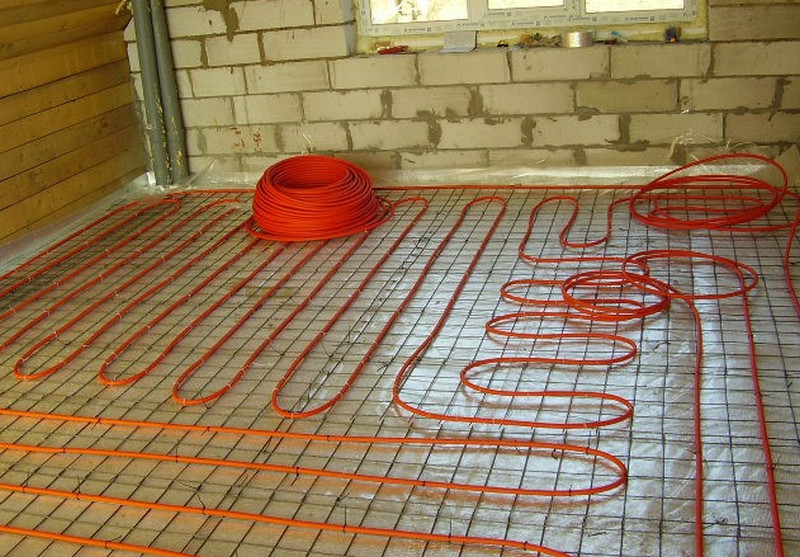

укладка нагревательного кабеля

После подготовки основания и укладки теплоизолирующего слоя, кабель укладывается на пол и фиксируется

Только после проверки и полной отладки можно приступать к заливке финишной стяжки. Для удобства можно воспользоваться готовой самовыравнивающейся смесью, которая не только легка в приготовлении, но и быстро отвердевает.

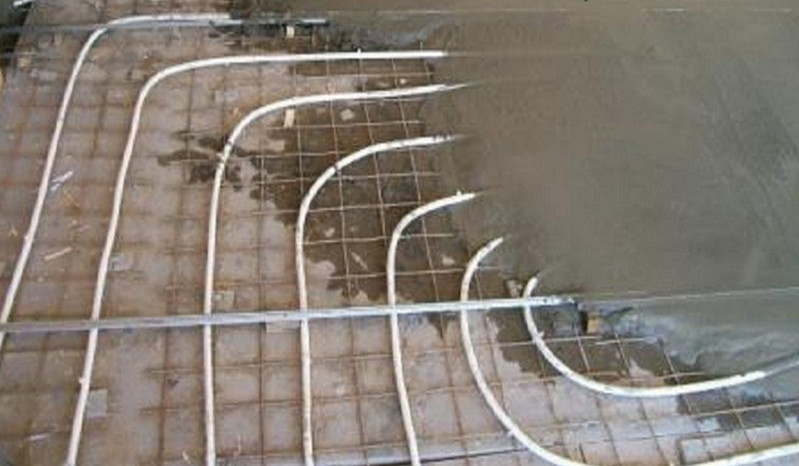

стяжка пола

Перед укладкой финишного покрытия кабельный пол обязательно покрывают слоем стяжки около 5 см

Мы показали, что установка теплого электрического пола может быть выполнена любым домашним мастером. Более подробно процесс монтажа кабельного теплого пола показан в видео.

Видео: укладка теплого кабельного пола
